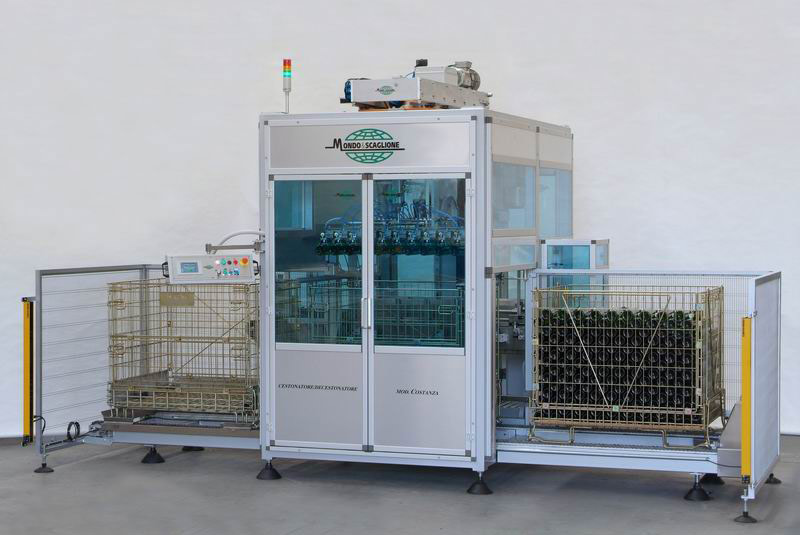

Macchina atta alla presa delle bottiglie che arrivano dalla linea di imbottigliamento e al loro deposito all’interno di box palettes metallici, in posizione coricata. Invertendo il ciclo, é possibile effettuare la presa delle bottiglie dal box palett e posizionarle sul trasportatore che alimenta le macchine di etichettatura e incartonamento.
Ritmo produttivo : 3.000 b/h
Ciclo macchina
La testata preleva due file di bottiglie, le ruota di 90° per disporle in orizzontale nel cestone. Al ciclo successivo la testata ruota le due file di bottiglie di 180° per depositarle nel cestone in modo simmetrico. Le file possono avere un movimento traslatorio per sfalsare le bottiglie all’interno del cestone.
Il cestone può essere caricato sia a destra che a sinistra della zona di riempimento.
Lo scarico può avvenire sia a destra che a sinistra della zona di carico.
Un convogliatore a catene trasferisce il cestone dalla zona di carico alla zona di lavorazione.
Caratteristiche
Testata di traino a giunzione laterale tripla con motorizzazione controllata da inverter.
Doppio trasportatore bottiglie, con struttura in acciaio inox, sponde regolabili, supporti regolabili, catena in resina acetalica, motorizzazioni gestite da inverter.
Testata di traino a giunzione laterale tripla con doppia motorizzazione gestita da inverter.
Cellule fotoelettriche con arresti a controllo elettropneumatico che consentono la preparazione di due file da 12 bottiglie (ciascuna) pronte per essere prelevate.
Cellule fotoelettriche di conteggio con arresti a controllo elettropneumatico posizionate sul trasportatore bottiglie, per il conteggio delle 24 bottiglie in uscita macchina dopo l’operazione di decestonamento.
Movimento del carrello porta testata a due assi controllati (verticale e orizzontale), con motorizzazioni gestite da inverter e con posizionamento verticale dal lato bottiglie, per mezzo di un encoder e dal lato cassoni con un sensore di rilevamento posizione bottiglie. Questo sistema permette di adeguare il movimento degli assi in funzione del prodotto da lavorare, per mezzo di un visualizzatore, senza effettuare regolazioni dei sensori o aggiunta di distanziali.

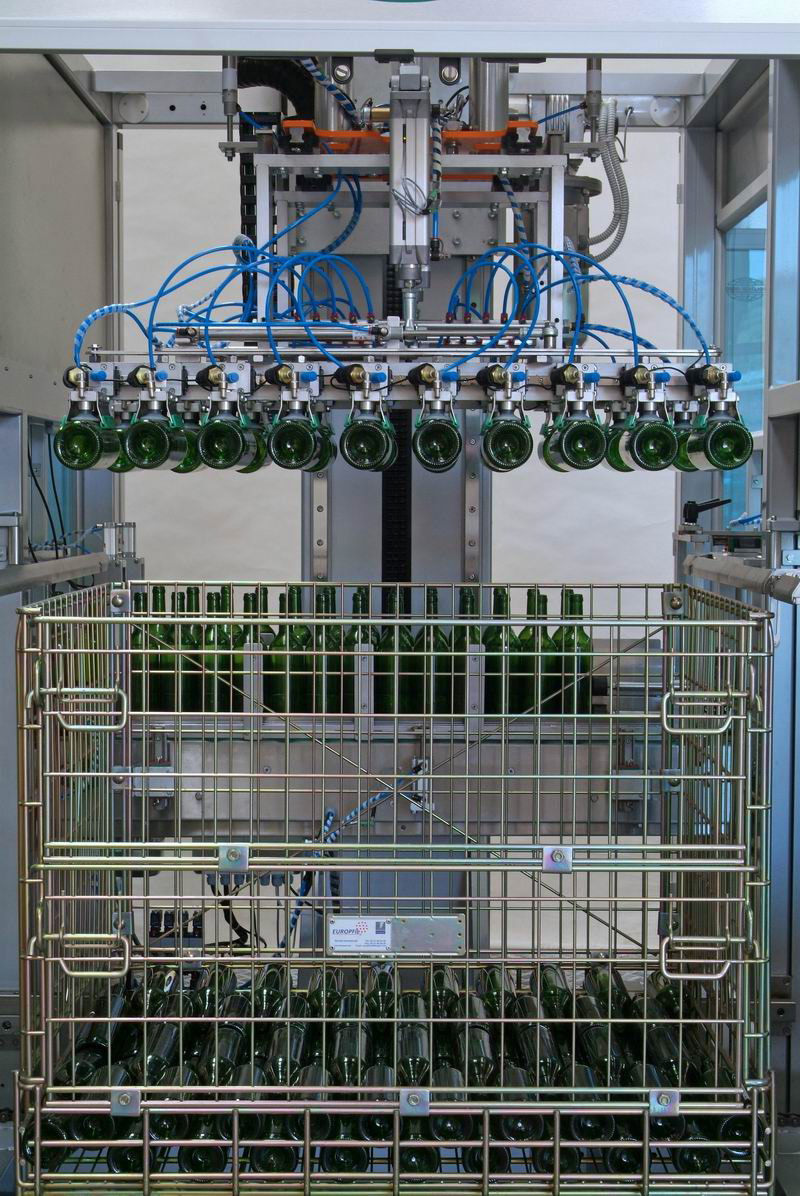

Macchina completa di una testata per il cestonamento/decestonamento delle bottiglie di tipo Bordolese con presa per mezzo di ventose sul corpo bottiglia.
Trasportatore box palettes motorizzato, con n. 1 motorizzazione che permette il posizionamento in alimentazione, il cestonamento/decestonamento e lo scarico del prodotto. Dispositivi di arresto e sensori di controllo inclusi.
Quadro elettrico centralizzato.
Macchina gestita da PLC Siemens S7.
Display per il controllo delle funzioni macchina e la visualizzazione di eventuali anomalie.
Impianto centralizzato per il filtraggio e la lubrificazione dell’aria.
Pressostato per il controllo della pressione dell’aria.
Protezioni antinfortunistiche in pannelli grigliati con porte di accesso e microinterruttori di emergenza.
Barriere di sicurezza a cellule fotoelettriche per il carico e lo scarico del cestone.
